Вопрос выбора между push-in и spring-cage клеммами появляется на каждом объекте с автоматикой. Актуально для электрика: «Можно ли вставить провод без отвёртки?; актуально для нженера-проектировщика: «Выдержит ли соединение вибрацию через пять лет?», задача для снабжения: «Где купить надёжный аналог WAGO по нормальной цене?»

Это не одни и те же вопросы — и ответы на них разные. В этой статье мы разберём обе технологии по существу: физику соединения, технические параметры по каталогу Wonke Electric, соответствие стандартам IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1, практические сценарии применения и типичные ошибки монтажа.

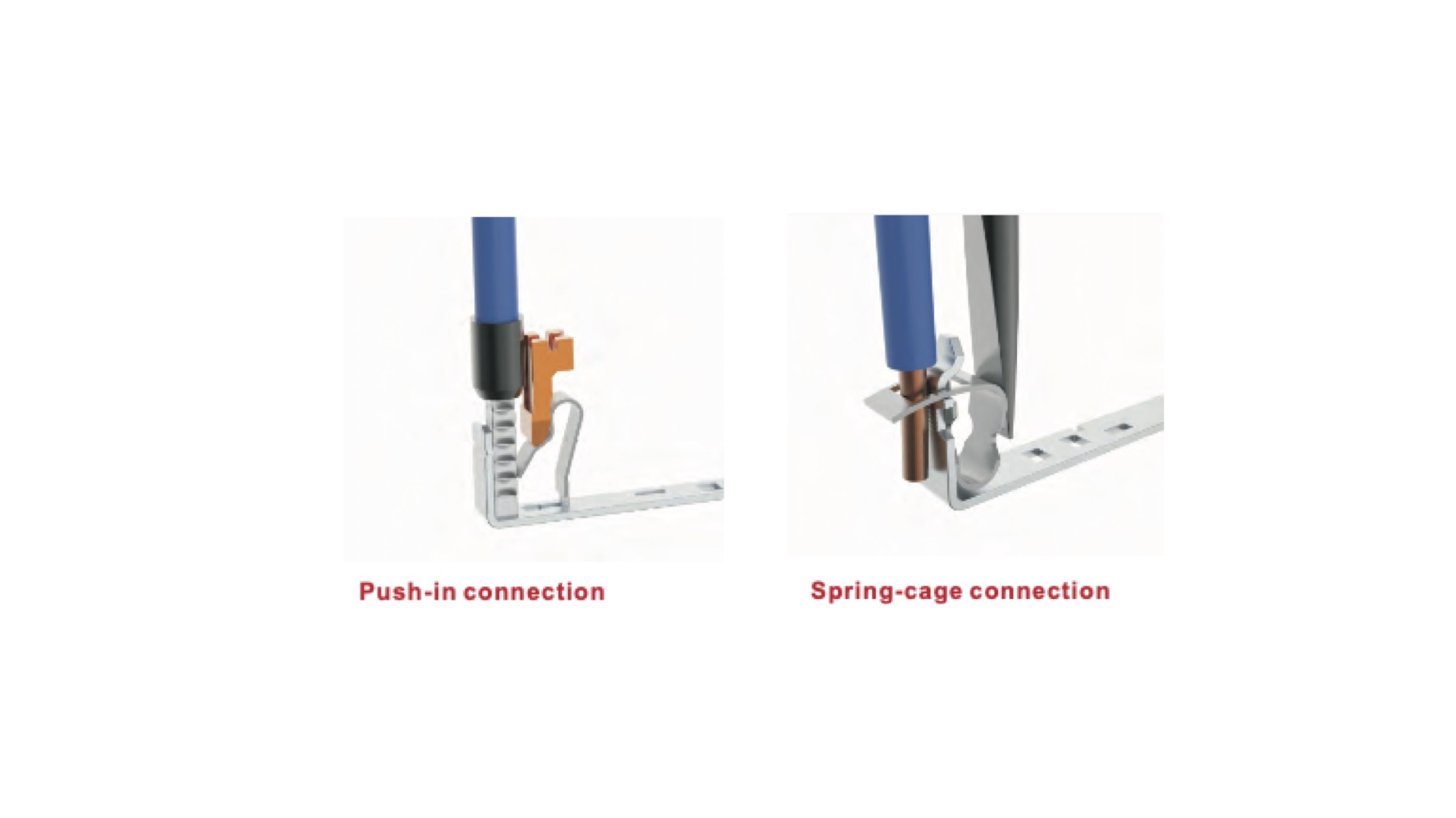

Push-in клеммы: принцип работы и технические параметры, Как работает push-in соединение

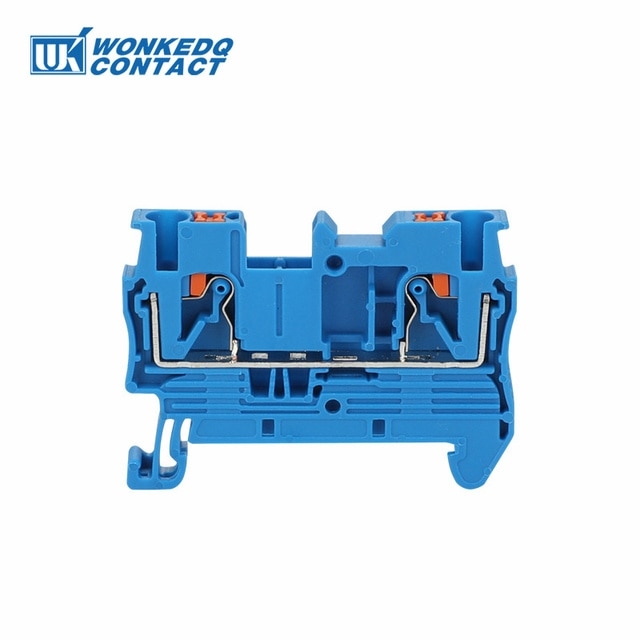

В клеммных блоках push-in (серия JPT от Wonke Electric) провод фиксируется прямым нажатием — без инструмента. Жёсткий или оконцованный гильзой проводник при вставке раскрывает контактную пружину, которая автоматически захватывает и удерживает проводник. Операция занимает 3–5 секунд.

Ключевые границы применения серии JPT по сечению:

— жёсткий или оконцованный провод — от 0,25 мм² (автоматическое раскрытие пружины без нажатия кнопки);
— гибкий провод без гильзы — от 0,14 мм² (требует нажатия встроенной кнопки-разъединителя);
— максимальное сечение в серии JPT — 16 мм² (модель JPT 16, 76 А / 1000 В).

Конструкция JPT протестирована по стандарту EN 50155 на вибростойкость в условиях железнодорожного транспорта. Это выше требований большинства промышленных применений. Кнопка-разъединитель спроектирована с учётом требований IEC по электробезопасности: оператор не контактирует с токоведущими частями.

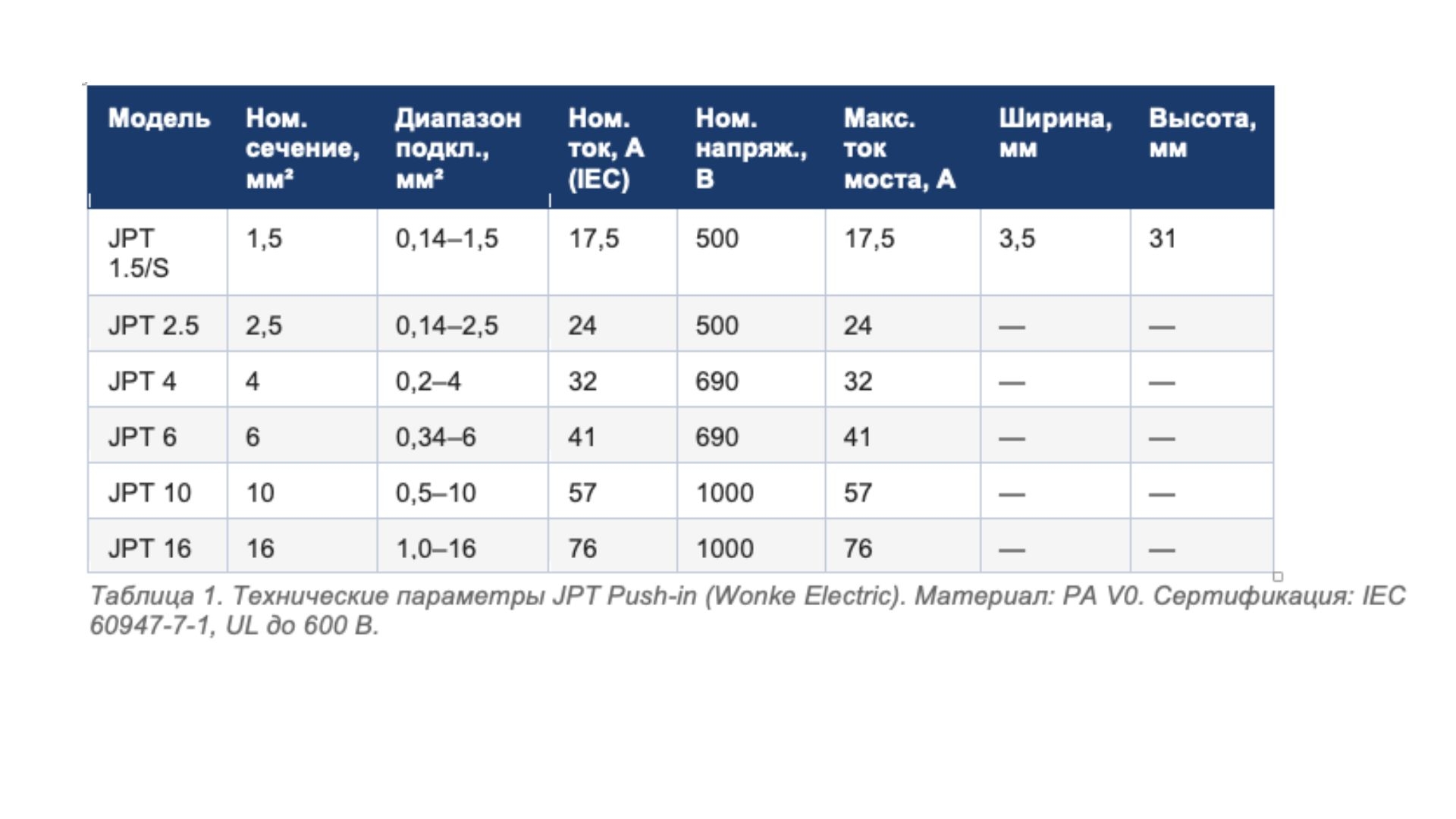

Технические параметры JPT Push-in — таблица

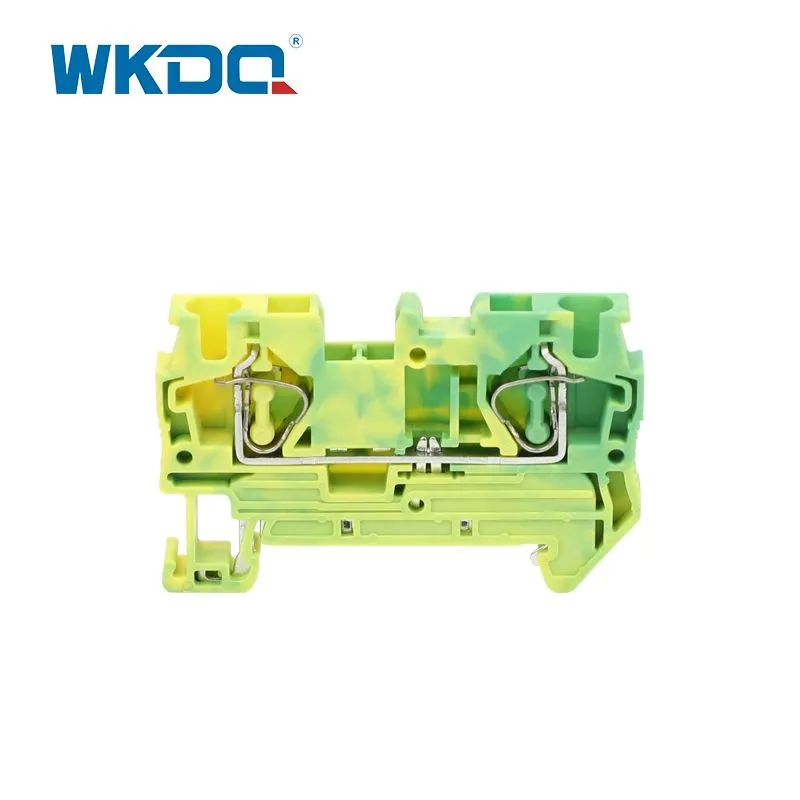

Spring-cage клеммы: принцип работы и технические параметры

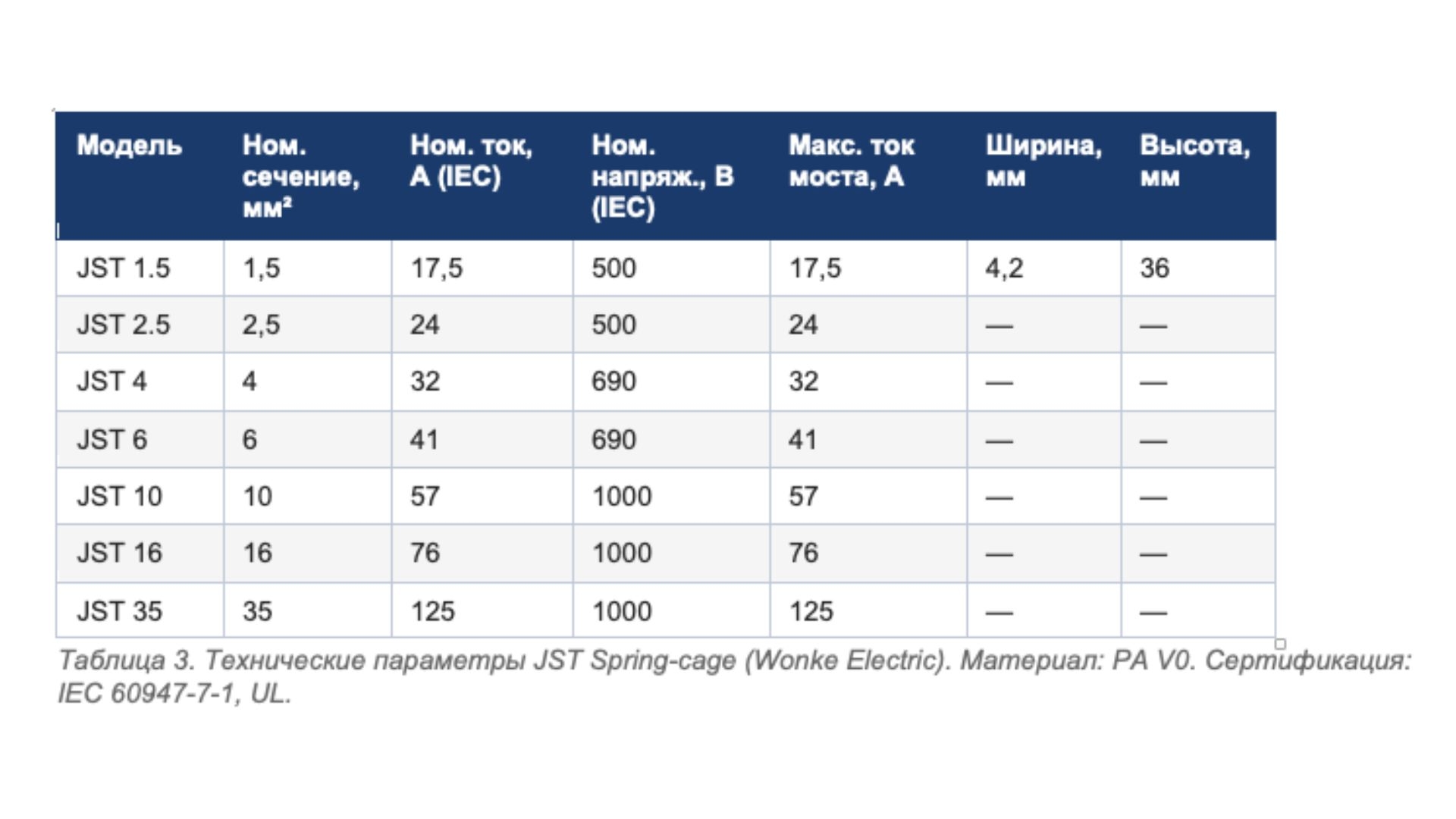

Технические параметры JST Spring-cage — таблица

Критически важная строка — JST 35: 125 А при 1000 В. Это единственная позиция в линейке Wonke, покрывающая силовые цепи с проводниками 35 мм². У серии JPT Push-in этот диапазон недостижим: максимум JPT 16 — 76 А.

В серии JST также доступны специализированные исполнения: с предохранителем (Fuse Spring-cage), с ножевым разъединителем (Knife Disconnect), с тестовым разъединителем, двухуровневые JSTTB, трёхуровневые.

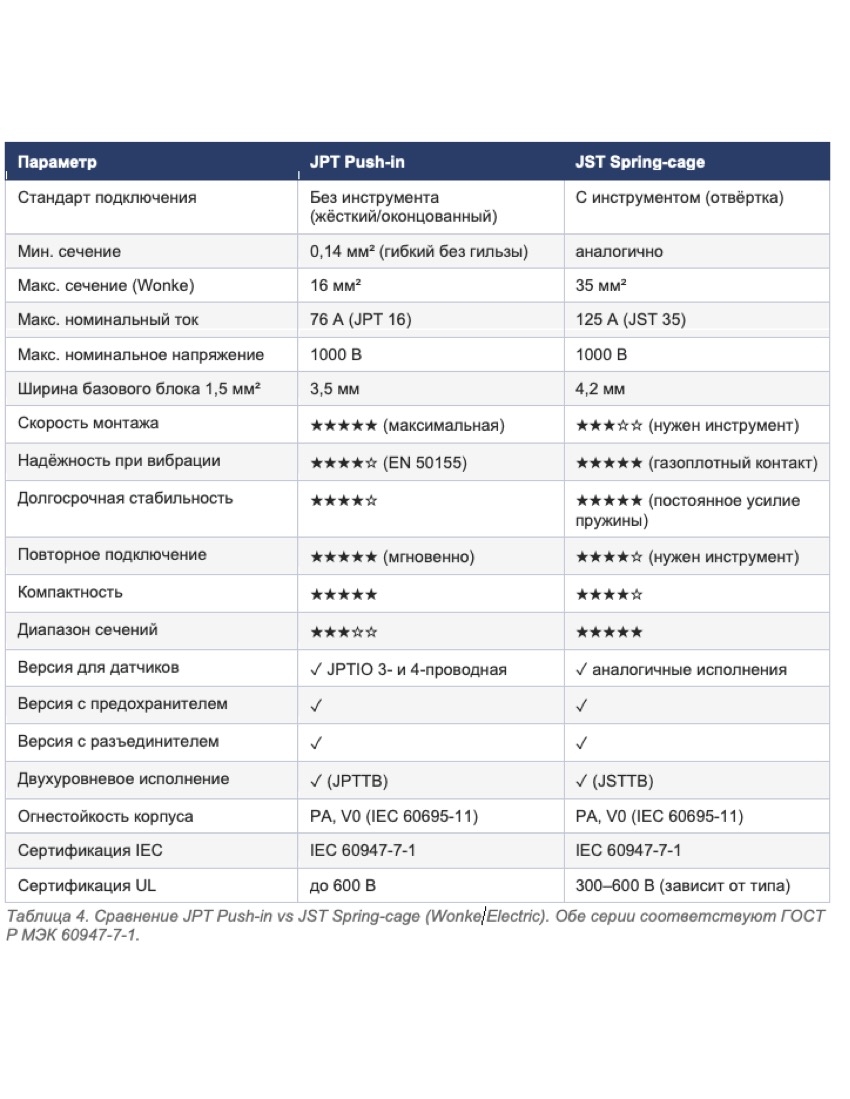

Push-in vs Spring-cage: сравнительная таблица

Важный вывод из таблицы: обе серии соответствуют требованиям ГОСТ Р МЭК 60947-7-1 и пригодны для большинства промышленных применений. Выбор между ними — не вопрос качества, а вопрос применения.

Практика применения: когда какой тип выбирать. Клеммные блоки без инструмента JPT Push-in — применять когда:

Серийная сборка щитов — монтажник делает 150–300 подключений в день. При JPT экономия 5–7 секунд на провод превращается в 15–30 минут производительного времени ежедневно.
АСУ ТП с датчиками — шкаф управления с 20–80 аналоговыми входами. Используйте JPTIO: клеммы для датчиков 3-проводные (или 4-проводные) с шириной 3,5 мм и опцией LED-индикации. Пусконаладка проходит быстрее — состояние каждого датчика видно визуально.
Частое обслуживание — щиты, где ежеквартально пересматривают подключения. Push-in: нажал кнопку — провод свободен.
Плотная компоновка — JPT 1.5/S шириной 3,5 мм против JST 1.5 шириной 4,2 мм. На 100-клеммном ряду разница 70 мм. Если рейка 400 мм — это принципиально.

Пример: шкаф управления насосной станцией, 48 аналоговых входа от датчиков давления/температуры. Применяем JPTIO1.5/S/3-LED(24V) — 48 клемм × 3,5 мм = 168 мм рейки против 230 мм при стандартном решении. LED-индикация позволила сократить время пусконаладки с 4 часов до 2,5 часов.

Spring-cage клеммы JST — применять когда:

Вибрирующее оборудование — насосные станции, компрессорные установки, металлообрабатывающие станки. Газоплотный контакт при постоянном давлении пружины стабильнее в условиях механических воздействий.
Токи выше 76 А — JST 35 / 125 А. Альтернатива: болтовые клеммы JUK или JWFF, но они крупнее и дороже.
Необслуживаемые объекты — щиты в труднодоступных местах с циклом ТО раз в 5–10 лет. Нормированное усилие пружины не деградирует со временем.
Защита цепей управления — JST Fuse Spring-cage (с предохранителем) вместо отдельных автоматических выключателей на каждую цепь. Экономия места и упрощение схемы.

Пример: шкаф управления котельной, силовой ввод 3×35 мм² / 125 А, плюс 60 цепей управления 1,5–2,5 мм² / 24 В. Верхний ряд — JST 35 для силового ввода, нижние ряды — JPT 2.5 Push-in для автоматики. Оба типа от Wonke, единые аксессуары, единый поставщик.

Нормативная база

Оба типа клеммных блоков Wonke сертифицированы по IEC 60947-7-1 («Низковольтные аппараты. Часть 7-1. Клеммные блоки для медных проводников»). Стандарт нормирует:

электрическую прочность изоляции при испытательном напряжении;
механическую прочность: нормированное количество циклов подключения/отключения;
нагревостойкость при номинальном токе длительного действия;
условную стойкость к токам короткого замыкания (Icc);
степень защиты от прикосновения к токоведущим частям.

Российский аналог — ГОСТ Р МЭК 60947-7-1 — идентичен IEC 60947-7-1 с точностью до перевода. Применение клемм, сертифицированных по IEC 60947-7-1, в проектах на территории РФ соответствует требованиям Ростехнадзора.

Корпус из полиамида PA класса горючести V0 по UL 94 соответствует ГОСТ IEC 60695-11-10: материал самозатухает в течение 10 секунд — обязательное требование для оборудования в производственных помещениях по ПУЭ (п. 3.1.66).

Типичные ошибки при выборе и монтаже

Ошибка 1. Push-in с гибким проводом без гильз

JPT рассчитан на жёсткий проводник или провод, оконцованный трубчатой гильзой. Гибкий многожильный провод без гильзы войдёт — но жилы расплющатся под давлением пружины. Контактное сопротивление будет расти.

Правило: гибкий провод — только с гильзой серии VE (одинарной) или TE (двойной) от Wonke Ferrule Terminals.

Ошибка 2. Несоответствие сечения провода типоразмеру клеммы

JPT 1.5/S принимает провод до 1,5 мм². JPT 2.5 — до 2,5 мм². Провод 4 мм² в JPT 2.5 не войдёт физически. Проверяйте сечение перед заказом — а не на монтаже.

Ошибка 3. Длина рейки не рассчитана заранее

JPT 1.5/S × 100 шт = 350 мм рейки. JST 1.5 × 100 шт = 420 мм рейки. Разница 70 мм. При рейке 400 мм это критично. Считайте ширину клемм на этапе проектирования.

Ошибка 4. Смешение аксессуаров JPT и JST

Соединительные мостики FBS, торцевые заглушки D-JPT и D-JST — разные артикулы. Перегородки ATP-JST/JPT универсальны, всё остальное — нет.

Планируйте комплектацию аксессуарами в спецификации одновременно с клеммами.

Ошибка 5. Деклассирование по температуре не учтено

Корпус PA V0: рабочий диапазон −40 … +110°C. Но при постоянной температуре выше +85°C (шкафы без вентиляции рядом с горячим оборудованием) номинальный ток снижается согласно кривой деклассирования IEC 60947-7-1. Уточняйте у поставщика.

ВЫВОД

Push-in и spring-cage — не конкуренты, а два инструмента под разные задачи. На большинстве реальных объектов они применяются вместе: JPT — в цепях управления и сигнальных цепях датчиков (24 В DC, сечения 1,5–2,5 мм²), JST — в силовых цепях или там, где нужна максимальная долгосрочная надёжность контакта.

Обе серии Wonke Electric производятся в соответствии с IEC 60947-7-1 / ГОСТ Р МЭК 60947-7-1, имеют сертификацию UL и огнестойкий корпус PA V0. Это делает их применимыми для промышленных объектов с требованиями Ростехнадзора.

Главное преимущество работы с одним поставщиком — единая система аксессуаров (DIN-рейка, гильзы, маркировка), единые технические условия и отсутствие сюрпризов при монтаже.
