OMRON E2B — серия цилиндрических датчиков приближения для обнаружения металлических объектов в стандартных промышленных условиях. В семейство входят модели M8, M12, M18 и M30 с разными расстояниями срабатывания, короткими и длинными корпусами, кабельным или разъёмным подключением, выходами PNP и NPN. Производитель позиционирует E2B как решение для обычных задач автоматизации, не требующих специального исполнения для экстремальных воздействий.

Главный принцип выбора E2B — совместимость с конкретной задачей. Недостаточно подобрать датчик по диаметру корпуса и максимальной дистанции обнаружения: необходимо учитывать материал и размер объекта, монтаж в металле, рабочий зазор, частоту переключения, схему входа контроллера и условия эксплуатации. Все эти параметры связаны между собой и определяют, будет ли датчик устойчиво работать в реальной машине.

Что представляет собой OMRON E2B

E2B работает как дискретный датчик: он переключает транзисторный выход при появлении металлического объекта в зоне обнаружения. Это средство контроля наличия и положения объекта, а не измерительный преобразователь, выдающий непрерывное значение расстояния. В документации рассматриваются выходы PNP и NPN с открытым коллектором и режимами NO или NC.

Для серии предусмотрены:

·       четыре типоразмера корпуса: M8, M12, M18 и M30;

·       экранированные и неэкранированные исполнения;

·       стандартные и увеличенные расстояния срабатывания;

·       короткие и длинные корпуса;

·       встроенный кабель либо разъём;

·       четыре сочетания выхода и логики: PNP NO, PNP NC, NPN NO и NPN NC;

·       питание 10–30 В постоянного тока;

·       степень защиты IP67;

·       рабочая температура от −25 до +70 °C без обледенения и конденсации.

Какие объекты обнаруживают датчики E2B

Это означает, что датчик нельзя выбирать только по фразе «обнаруживает металл». Необходимо определить:

1. материал детали;

2. размеры поверхности, проходящей перед чувствительным торцом;

3. толщину объекта;

4. направление движения;

5. минимальный и максимальный зазор с учётом механических допусков.

Основные варианты исполнения E2B

Типоразмер и материал корпуса

В рассматриваемой линейке материал корпуса связан с типоразмером:

Нержавеющий корпус M8 не означает, что весь датчик выполнен из металла: рабочая поверхность изготовлена из полибутилентерефталата — PBT. Поэтому при оценке химической совместимости необходимо учитывать не только материал резьбового корпуса, но и чувствительный торец, кабель и соединитель.

Типоразмер выбирают одновременно по доступному месту, требуемой дистанции, размерам мишени и быстродействию. Более крупный корпус не означает автоматически более подходящий датчик: например, разные исполнения M30 имеют существенно меньшую частоту срабатывания, чем некоторые модели M8.

Экранированные и неэкранированные модели

В маркировке E2B используются обозначения:

·       S — экранированное исполнение;

·       N — неэкранированное исполнение. Разница важна прежде всего для установки в металлических конструкциях. Производитель задаёт отдельные монтажные расстояния для экранированных и неэкранированных моделей, а также для стандартной и увеличенной дальности. Несоблюдение этих расстояний может ухудшить характеристики датчика.

Неэкранированные исполнения позволяют получить большую дистанцию обнаружения в том же типоразмере, но требуют больше свободного пространства вокруг чувствительной зоны. Например, для M12 предусмотрены экранированные варианты на 2 и 4 мм, а неэкранированные — на 5 и 8 мм.

При этом правило «экранированный датчик всегда можно установить заподлицо в металл» для E2B применять без оговорок нельзя. Для экранированных моделей увеличенной дальности M12, M18 и M30 каталог предусматривает специальные ограничения по близкорасположенному металлу.

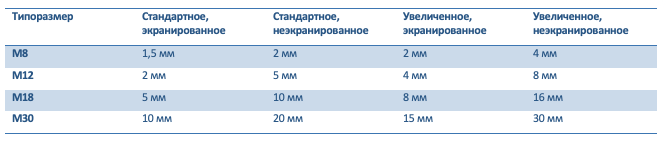

Стандартная и увеличенная дальность

В каталоге используются категории Single и Double — одинарное и двойное расстояние срабатывания. Однако слово «двойное» нельзя понимать как точное удвоение относительно каждого стандартного варианта. Например, у экранированного M18 расстояние увеличено с 5 до 8 мм, а у экранированного M30 — с 10 до 15 мм. При подборе нужно смотреть конкретные значения в таблице.

Номинальные расстояния приведены для условий испытаний производителя; в таблицах указан допуск ±10%.

Увеличенная дальность может помочь сохранить больший механический зазор или использовать меньший типоразмер. Но это не бесплатное улучшение всех характеристик: одновременно необходимо перепроверить монтажные ограничения, частоту срабатывания и требования к мишени.

Короткий и длинный корпус

Длина корпуса обозначается:

·       K — короткий;

·       L — длинный.

Длинный корпус удобен там, где требуется больший диапазон регулировки положения в креплении. Короткий позволяет уменьшить занимаемое пространство. Но длина корпуса сама по себе не увеличивает дистанцию обнаружения: например, E2B-M12KS04 и E2B-M12LS04 имеют одинаковую номинальную дальность 4 мм.

Не все сочетания признаков представлены в линейке. В приложенном каталоге неэкранированные модели M30 на 30 мм указаны только с длинным корпусом. Поэтому сформировать артикул из отдельных обозначений недостаточно — полученную комбинацию необходимо найти в таблице заказа.

Кабельное и разъёмное подключение

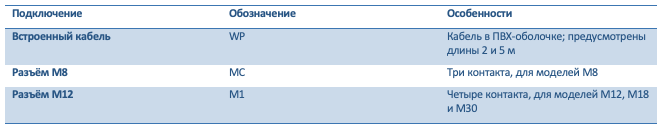

В каталоге предусмотрены следующие основные варианты:

Данные относятся к исполнениям, представленным в документации производителя.

В расшифровке маркировки также приведён вариант WZ — кабель в ПВХ-оболочке с другой площадью сечения жил, только для M12, M18 и M30. WP и WZ не следует считать полностью одинаковыми обозначениями.

Разъёмное подключение упрощает замену датчика без перепрокладки всей кабельной линии. Но одновременно требует правильного подбора ответного кабеля: по размеру соединителя, числу контактов, назначению выводов и условиям эксплуатации. В каталоге отдельно перечислены прямые, угловые и робототехнические кабельные принадлежности.

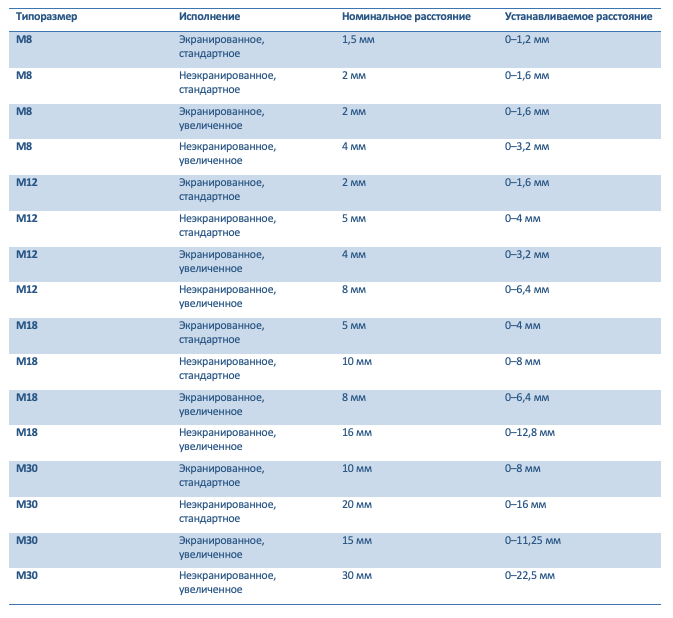

Номинальная дальность и рабочий зазор: почему это разные величины

Одна из наиболее существенных ошибок — установить датчик на расстоянии, равном номинальному Sn, и считать такой зазор рекомендуемым для устойчивой эксплуатации.

OMRON отдельно указывает:

·       Sensing distance — расстояние срабатывания;

·       Setting distance — устанавливаемое расстояние.

Второй параметр непосредственно важен при выборе положения датчика в машине.

Для большинства перечисленных вариантов верхняя граница устанавливаемого расстояния равна 80% номинального, но для M30 на 15 и 30 мм — 75%. Поэтому универсальная рекомендация «ставьте любой E2B на 0,8 номинала» будет неточной.

Верхняя граница диапазона также не отменяет проверки реальной мишени. Для маленького объекта или другого материала пригодный зазор может оказаться меньше.

Пример предварительного выбора по зазору

Если требуется контролировать крупную стальную мишень с зазором 3 мм, экранированный E2B M12 на 2 мм не подходит по указанному диапазону установки. Экранированный M12 на 4 мм можно рассматривать как кандидата: его устанавливаемое расстояние составляет 0–3,2 мм. Но окончательное решение требует проверки максимального зазора с учётом допусков и монтажа в металле.

PNP, NPN, NO и NC: как выбрать выход

E2B имеет транзисторный выход с открытым коллектором. Это не релейный «сухой контакт»: схему подключения необходимо согласовывать с входом контроллера или другой нагрузкой.

По выходным схемам производителя:

·       PNP подаёт ток от положительной линии питания через выход в нагрузку; нагрузка включается между выходом и 0 В;

·       NPN отводит ток нагрузки к 0 В; нагрузка включается между положительной линией питания и выходом.

PNP или NPN выбирают по электрической схеме входного модуля, а не по предпочтению бренда или одинаковому напряжению питания.

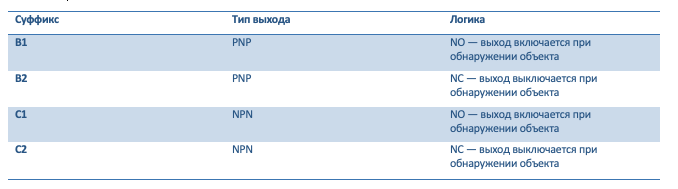

Логика NO и NC

NO и NC определяют состояние выхода при приближении объекта:

Выбор NC не превращает E2B в датчик безопасности. В каталоге прямо указано, что изделие не предназначено для обеспечения безопасности людей и не должно применяться для этой цели.

Что проверить при подключении разъёма

Для питания на схемах указаны контакт 1 и контакт 3. Однако назначение выходного контакта необходимо проверять по исполнению: для разъёмных моделей M12 в схемах различаются выходы NO и NC — используются контакты 4 и 2 соответственно. У M8 предусмотрен трёхконтактный разъём.

Практический вывод: одинаковый разъёмM12 не гарантирует, что при заменеNOнаNCсигнал останется на той же жиле кабеля. Нельзя ограничиваться проверкой механической совместимости соединителей.

Электрические характеристики и ограничения нагрузки

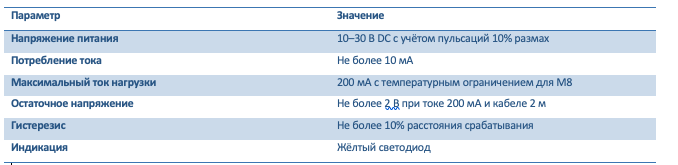

Основные электрические параметры рассматриваемой серии:

Для M8 действует отдельное ограничение:

·       при температуре от −25 до +60 °C — ток нагрузки не более 200 мА;

·       в диапазоне выше +60 до +70 °C — не более 100 мА.

В серии предусмотрены защита от переполюсовки питания и выхода, ограничение перенапряжений и защита от короткого замыкания. Однако производитель отдельно предупреждает, что защита от короткого замыкания работает при правильной полярности и допустимом напряжении питания. Наличие защит не разрешает ошибки подключения.

Нагрузки с большим пусковым током нельзя подключать только на основании того, что их установившийся ток ниже 200 мА. В инструкции в качестве примеров названы лампа и двигатель; для таких нагрузок производитель рекомендует использовать реле.

Быстродействие: почему дальность нельзя выбирать отдельно от частоты

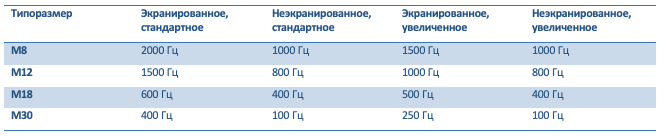

Частота срабатывания зависит от типоразмера и исполнения.

OMRON указывает эти частоты как средние значения при определённых условиях испытаний: стандартная мишень, заданное расстояние между мишенями и установочный зазор, равный половине расстояния срабатывания.

Поэтому характеристика «до 2 кГц» относится не ко всем датчикам E2B, а к определённому исполнению M8. Например, у M30 с неэкранированным исполнением на 30 мм указана частота 100 Гц.

Для счётных задач необходимо проверить всю цепочку:

1. сколько объектов проходит перед датчиком за секунду;

2. достаточно ли времени объект находится в зоне обнаружения;

3. успевает ли выход вернуться в исходное состояние между объектами;

4. способен ли вход контроллера зарегистрировать импульсы.

Паспортная частота датчика задаёт лишь часть условий работоспособности системы; сами значения OMRON относятся к конкретной испытательной геометрии.

Где применяют OMRON E2B

Производитель приводит примеры использования E2B в станкостроении — для контроля положения инструмента, а также в упаковочных машинах — для обнаружения положения сваренных или прессованных элементов. Эти примеры относятся к стандартным промышленным условиям.

Ниже — возможные инженерные сценарии, вытекающие из функции обнаружения металлической мишени. Это не описания подтверждённых внедрений на конкретных предприятиях.

Контроль положения металлического упора

Датчик устанавливают перед металлическим флажком или упором, связанным с движущимся узлом. При достижении заданной позиции мишень входит в зону обнаружения, и контроллер получает дискретный сигнал. Для такого применения важны стабильность зазора, отсутствие столкновения и допустимое окружение металлом.

Обнаружение металлической детали на сборочном участке

E2Bможно рассматривать для проверки наличия металлического элемента в определённой точке. Но возможность обнаружения необходимо подтвердить по размеру и материалу детали: паспортная дальность получена на стандартной стальной мишени, а не на любой металлической заготовке.

Контроль положения механизма упаковочной машины

Металлическая мишень на механизме позволяет получить сигнал о его положении. При этом датчик не следует автоматически размещать в зоне сильного нагрева или непосредственно под воздействием сварочных факторов:OMRONотноситE2Bк серии для стандартной среды, без экстремальных температур, сильных электромагнитных полей и высоких постоянных механических нагрузок.

Подсчёт проходящих металлических элементов

E2Bможно рассматривать как источник импульсов для счёта отдельных металлических объектов или мишеней. Пригодность определяется не только их наличием, но и геометрией, шагом, зазором и выбранной частотой срабатывания. Для плотного потока объектов исполнение с максимальной дальностью может оказаться менее подходящим, чем более быстрый датчик с меньшей дистанцией.

Монтаж в металл: важные ограничения

Рядом с чувствительной зоной могут находиться кронштейн, металлическая панель, гайки, соседние детали машины. Для E2B OMRON задаёт минимальные расстояния до такого металла. Нарушение требований может ухудшить работу датчика.

Особенно внимательно нужно подходить к замене стандартного экранированного датчика на экранированный увеличенной дальности.

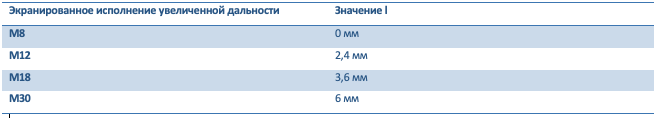

Для параметра l, обозначенного на монтажной схеме производителя, указаны:

Это только один из параметров монтажной схемы: для проектирования необходимо использовать рисунок и всю таблицу, а не одно значение.

Таким образом, датчик на 4 мм не всегда можно просто вкрутить на место модели на 2 мм, сохранив прежнюю глубину установки. Даже при совпадении резьбы, питания и выхода требования к окружению могут отличаться.

Взаимное влияние соседних датчиков

При установке нескольких E2B рядом или напротив друг друга нужно соблюдать минимальные расстояния из отдельной таблицы взаимного влияния. Они различаются по типоразмеру, дальности и экранированию.

Проверять эту таблицу особенно важно при:

·       плотной компоновке нескольких датчиков;

·       установке на соседних позициях сборочного приспособления;

·       расположении чувствительных поверхностей навстречу друг другу;

·       замене одного исполнения на модель увеличенной дальности.

Моменты затяжки

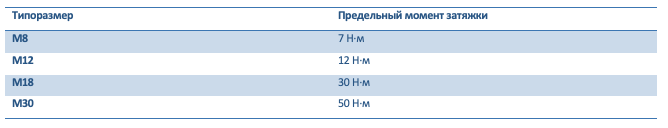

Производитель ограничивает усилие затяжки крепёжных гаек:

Превышать указанные значения нельзя; в инструкции отдельно запрещено прикладывать чрезмерное усилие при затяжке.

IP67, масло, температура: где заканчиваются возможности серии

Что учитывать при работе с водой

Для E2B указана степень защиты IP67. Однако в эксплуатационных рекомендациях OMRON советует избегать погружения датчика в воду и использовать защиту от дождя или снега для продления срока службы.

Следовательно, IP67 нельзя трактовать как разрешение на постоянную работу под водой или как подтверждение пригодности к мойке горячей водой под высоким давлением. На официальной странице E2B отдельно отмечено, что серия рассчитана на условия без экстремального давления воды или масла.

Упоминание IP69K в сравнительном фрагменте приложенного каталога относится к отдельным моделям семейства E2E, а не к E2B. Переносить этот класс защиты на рассматриваемую серию нельзя.

Стойкость к масляному туману

В приложенном каталоге для E2B описано испытание в масляном тумане, образованном смазочно-охлаждающей эмульсией: 250 часов при температуре среды 23 °C.

Этот результат не равнозначен подтверждённой стойкости к постоянному погружению в любое масло, прямой струе СОЖ или всем промышленным моющим средствам. В том же документе испытания с погружением в масло приведены для других семейств, поэтому смешивать эти характеристики нельзя.

Температура и стабильность точки срабатывания

Рабочий диапазон E2B — от −25 до +70 °C без обледенения и конденсации. При этом точка срабатывания зависит от температуры:

·       до ±10% относительно расстояния при 23 °C в диапазоне −10…+55 °C;

·       до ±15% относительно расстояния при 23 °C в диапазоне −25…+70 °C.

Поэтому указание «работает до +70 °C» не означает неизменную точку переключения во всём температурном диапазоне. При небольшом запасе по зазору этот фактор необходимо учитывать.

Где требуется другое или специально подтверждённое исполнение

E2B нельзя без дополнительной проверки назначать для условий, выходящих за рамки описанной среды: интенсивной мойки, сильных электромагнитных полей, постоянных высоких механических воздействий или агрессивного химического окружения. Производитель прямо отделяет стандартные условия применения E2Bот экстремальных.

В инструкции также запрещена установка в среде с воспламеняющимися или взрывоопасными газами.

Как читать маркировку E2B

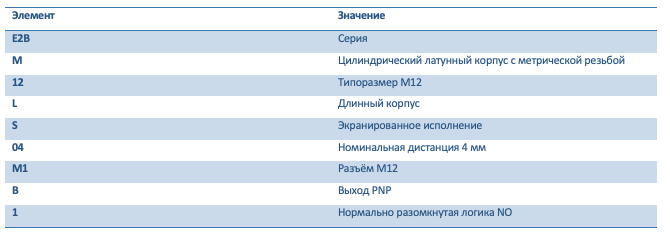

Рассмотрим пример из каталога:

E2B-M12LS04-M1-B1

Расшифровка соответствует примеру производителя.

Второй пример:

E2B-S08KN02-WP-C2 5M

Это M8 с корпусом из нержавеющей стали, короткий, неэкранированный, с номинальной дистанцией 2 мм, встроенным кабелем WP длиной 5 м и выходом NPN NC.

Особое внимание нужно обратить на код 01: в данной серии он означает 1,5 мм, а не 1 мм.

Маркировка помогает читать характеристики, но не заменяет таблицу доступных моделей. Не следует заказывать датчик по самостоятельно составленной комбинации символов, не проверив существование артикула.

Пошаговый алгоритм выбора OMRON E2B

Шаг 1. Описать задачу и мишень

Начинать следует не с артикула, а с объекта обнаружения:

·       что именно должен фиксировать датчик;

·       материал мишени;

·       её размеры и толщина;

·       направление перемещения;

·       наличие металлических деталей рядом.

Сопоставьте мишень со стандартным объектом и справочными графиками производителя.

Шаг 2. Определить диапазон зазоров

Запишите не только желаемое расстояние, но и минимальное и максимальное значения с учётом движения, допусков и возможного смещения крепления. Выбирайте кандидата по устанавливаемому расстоянию, а не только по номинальному Sn.

Шаг 3. Проверить монтаж в металлической конструкции

Уточните, допустим ли выступающий чувствительный участок, сколько свободного пространства имеется по бокам и перед торцом. Затем проверьте монтажную таблицу для конкретного исполнения.

Шаг 4. Выбрать типоразмер и длину корпуса

Проверьте:

·       диаметр и шаг резьбы;

·       общую и резьбовую длину;

·       толщину кронштейна;

·       место для гаек;

·       пространство для соединителя и кабеля.

В каталоге приведены отдельные габаритные чертежи для кабельных и разъёмных моделей, коротких и длинных корпусов.

Шаг 5. Согласовать электрический выход

Определите PNP или NPN, NO или NC, допустимый ток нагрузки и назначение выводов. Проверьте схему входа контроллера и остаточное напряжение выхода датчика.

Шаг 6. Проверить быстродействие

Сопоставьте частоту прохода объектов с характеристикой выбранной модели и условиями испытаний, приведёнными OMRON. Не переносите максимальную частоту семейства на любой артикул E2B.

Шаг 7. Оценить среду эксплуатации

Сравните температуру, влажность, воду, масло, загрязнения и механические воздействия с документацией. Для M8 отдельно проверьте снижение допустимого тока нагрузки при высокой температуре.

Шаг 8. Проверить полный артикул и испытать узел

После предварительного выбора найдите модель в таблице заказа. Затем проверьте датчик с реальной мишенью, в фактическом креплении и при предельных рабочих положениях. Такая проверка особенно важна, если материал или размеры объекта отличаются от стандартных испытательных условий.

Примеры предварительного подбора

Следующие примеры показывают логику выбора, а не заменяют проверку конкретного оборудования.

Компактный узел, стальная мишень, зазор около 1 мм

Можно рассматривать экранированный M8 с номинальной дальностью 1,5 мм: указанный диапазон установки составляет 0–1,2 мм. Далее нужно выбрать длину корпуса, PNP или NPN, логику выхода и способ подключения. Если максимальный фактический зазор превышает 1,2 мм, такой вариант уже требует пересмотра.

Кронштейн под M12, зазор около 3 мм

Экранированный M12 на 4 мм имеет устанавливаемый диапазон 0–3,2 мм. Он может быть кандидатом при подходящей мишени, но для него необходимо учитывать ограничения монтажа экранированного исполнения увеличенной дальности. Номинальные 4 мм не означают возможность безусловной установки в прежнее гнездо стандартного M12 на 2 мм.

Крупная стальная мишень, зазор около 10 мм

Неэкранированный M18 на 16 мм имеет устанавливаемое расстояние 0–12,8 мм. Для него стандартная мишень — 48 × 48 × 1 мм, частота срабатывания — 400 Гц. Перед выбором нужно подтвердить достаточный размер реального объекта и наличие свободного пространства для неэкранированного монтажа.

Требуется большой зазор около 20 мм

НеэкранированныйM30 на 30 мм можно рассматривать при подходящих условиях: устанавливаемое расстояние — 0–22,5 мм, стандартная мишень — 90 × 90 × 1 мм, частота — 100 Гц. Это не универсальный датчик для любой маленькой детали на расстоянии 20 мм.

Индикация и обслуживание

E2B оснащены жёлтым индикатором срабатывания, видимым с разных направлений. Но конструкция индикации зависит от исполнения:

·       у кабельных M12, M18 и M30 предусмотрен круговой индикатор;

·       у M8 с кабелем и у разъёмных моделей — четыре светодиода с шагом 90°.

Это удобно при настройке в ограниченном пространстве. Однако для проверки всей системы одной индикации недостаточно: нужно также убедиться, что сигнал поступает на требуемый вход контроллера и правильно обрабатывается программой.

Производитель рекомендует периодически проверять:

1. положение датчика и состояние крепления;

2. отсутствие деформации датчика и мишени;

3. контакты, соединения и целостность кабеля;

4. отсутствие налипшего металлического порошка и пыли;

5. соответствие температуры и других условий;

6. работоспособность индикаторов.

Разбирать и ремонтировать датчик самостоятельно инструкция запрещает.

Включение питания и прокладка кабеля

E2B готов к работе спустя 100 мс после подачи питания. Если датчик и нагрузка питаются от разных источников, производитель предписывает подавать питание на датчик раньше, чем на нагрузку. При выключении питания на выходе возможен импульсный сигнал; поэтому рекомендуется сначала отключать питание нагрузки.

Кабель датчика при прокладке рядом с силовыми или высоковольтными линиями необходимо размещать в отдельном металлическом лотке согласно рекомендациям инструкции. Это требование важно учитывать ещё на этапе компоновки машины, а не только при устранении нестабильных срабатываний.

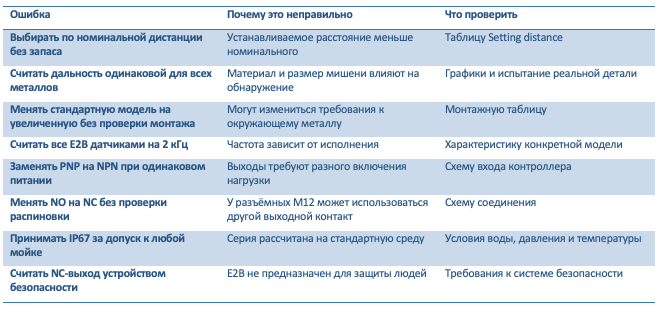

Ошибки, которые чаще всего возникают при выборе и замене

Чек-лист для заявки на подбор или замену

Для технически обоснованного подбора полезно передать поставщику или инженеру:

·       полный артикул установленного датчика, если он есть;

·       фотографию маркировки и места установки;

·       материал, размеры и толщину мишени;

·       минимальный и максимальный зазор;

·       типоразмер, длину корпуса и доступное пространство;

·       размеры металлического кронштейна и положение датчика в нём;

·       расстояния до соседних датчиков;

·       тип выхода PNP или NPN;

·       требуемую логику NO или NC;

·       модель входного модуля либо его схему;

·       частоту прохода объектов;

·       напряжение питания и нагрузку;

·       температуру и воздействие воды, масла или СОЖ;

·       способ подключения, длину кабеля и распиновку.

Этот перечень отражает параметры, от которых в документации E2B зависят обнаружение, монтаж и электрическая совместимость.

Частые вопросы

Можно ли использовать E2B для алюминия?

Да, документация предусматривает обнаружение цветных металлов с уменьшением расстояния срабатывания. Подбирать датчик нужно по графикам для материала и размера объекта, а окончательно проверять на реальной детали. Дистанцию для стандартной стальной мишени переносить на алюминий нельзя.

Можно ли использовать E2B как точный измеритель расстояния?

Рассматриваемые модели имеют дискретный транзисторный выход и предназначены для переключения при обнаружении объекта. Они не выдают непрерывное измеренное расстояние.

Длинный корпус обнаруживает дальше короткого?

Нет, сама длина корпуса не определяет дальность. В серии есть короткие и длинные исполнения с одинаковым номинальным расстоянием; например, M12KS04 и M12LS04 — на 4 мм.

Все ли экранированные E2B допускают установку заподлицо?

Нет универсального разрешения для всей серии. У экранированных моделей увеличенной дальности M12, M18 и M30 имеются специальные монтажные ограничения по окружающему металлу.

Можно ли подключить E2B к 220 В переменного тока?

Нет. Рабочее питание — 10–30 В постоянного тока. В инструкции прямо запрещено подавать на датчик переменное напряжение.

Подходит ли E2B для защитной блокировки двери?

Не в качестве устройства обеспечения безопасности людей. Производитель прямо исключает такое назначение E2B. Наличие NC-выхода этого ограничения не меняет.

Можно ли заменить датчик другого производителя, если совпадает M12 и 4 мм?

Совпадения резьбы и номинальной дальности недостаточно. Нужно сравнить устанавливаемое расстояние, исполнение для монтажа в металле, размеры корпуса, PNP/NPN, NO/NC, распиновку, частоту и условия эксплуатации.

Статья предназначена для предварительного технического выбора и не заменяет документацию конкретного артикула и проверку в составе оборудования.
